¿cómo es el diseño de alcantarillado pluvial?

A veces sucede que el agua descongelada o de lluvia puede inundar sótanos y grandes áreas debido al aumento de los niveles de agua subterránea, lo que provoca la aparición de charcos y sitios de anegamiento. En este caso, es necesario prever su recolección, transporte y descarga fuera de la residencia. Para esto, las alcantarillas pluviales o de lluvia están diseñadas de acuerdo con SNiP.

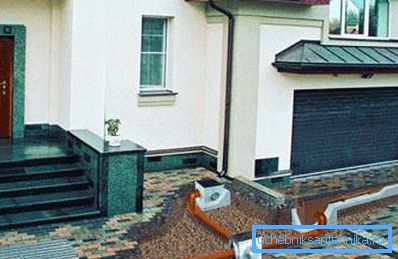

En la foto - aguas residuales de tormenta en el sitio

Lo que consideramos en el artículo.

En el siguiente artículo consideraremos:

  • sus principales funciones;
  • principios de diseño;
  • cálculo del sistema;
  • arreglo

Consejo: los expertos recomiendan no posponer la creación de aguas pluviales, ya que puede aumentar la vida útil de los objetos construidos en un sitio de país.

Alcantarillas de tormenta para alcantarillas de tormenta en el sitio

Tipos de disposición de aguas pluviales.

Según la variante de precipitación, se distinguen tres tipos posibles de alcantarillado pluvial:

Al aire libre En este caso, el sistema está abierto:
  • canales;
  • bandejas
  • cubetas
  • cuestiones
Cerrado El agua recolectada por las bandejas de drenaje se envía a través de pozos de lluvia hacia la tubería de drenaje, a menudo equipada con plantas de tratamiento de aguas residuales. Dirige los flujos hacia el punto de caída.
Combinados Existe una combinación entre los dos tipos, cuando parte de los elementos abiertos se reemplazan por una tubería subterránea.

Consejo: está estrictamente prohibido descargar agua de lluvia en el sistema de drenaje, que está diseñado para proteger los cimientos de un edificio residencial de la humedad alta.

De lo contrario, en el período de fuerte derretimiento de la nieve y fuertes lluvias, será destruido por el exceso de agua. Usted debe hacer una salida de drenaje por separado.

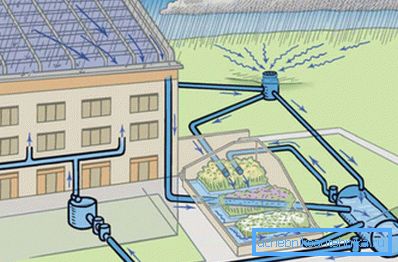

Diseño del alcantarillado pluvial en el territorio.

Recomendaciones de instalación

A continuación hay una guía para entender los detalles del proceso:

  1. Las alcantarillas pluviales se colocan paralelas al sistema de drenaje. Al mismo tiempo, es necesario controlar su ángulo de inclinación, que debe ser de 5 mm por metro.
  2. Se puede colocar una tubería de drenaje sobre las tuberías de drenaje si están enterradas profundamente. En este caso, antes de colocarlos, es necesario apisonar con cuidado la tierra sobre ellos, ya que los salvará de daños.
  3. Debería colocarse un colchón de escombros o arena de 50-100 mm de altura debajo de la tubería.
  4. Se usa para tuberías de alcantarillado pluviales hechas de polipropileno de alta resistencia, que tienen una superficie exterior corrugada y un interior liso. Su precio es más bajo que el metal.
  5. Para conectar las tuberías entre sí, use una manga doble y un sello de goma.

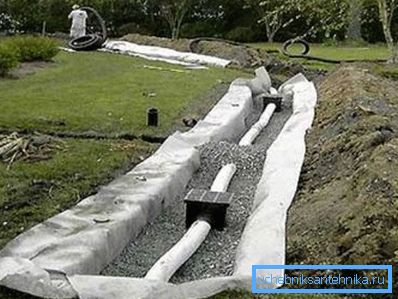

Instalación de bricolaje
  1. Monte el embudo, que recibirá agua, un poco más alto o en el mismo plano con el extremo inferior de la tubería. Es necesario para filtrar los desechos grandes, incluidas las ramas y las hojas de los árboles.
  2. Puede conectar el pozo de drenaje al que ingresa el agua a través de la tubería directamente al recolector de desechos principal o al sistema de alcantarillado en el sitio.

Consejo: instale una válvula de retención de bola en el interior del pozo de drenaje conectado al tubo de drenaje, lo que evitará que el nivel de exceso de agua suba al sistema de drenaje y luego a la base.

  1. Se cree que la altura mínima entre la parte inferior de la válvula de retención y la bandeja de tubos debe ser de 120 mm. Instale un acoplamiento en la parte superior del pozo, permitiendo que la tubería se alargue hasta el nivel del suelo.
  2. El sistema terminado debe consistir en:
  • bien
  • tubo de extensión;
  • Bocas con una tapa.
  1. Cubra el sistema con arena o grava y apriete la capa.

Consejo: el drenaje de aguas pluviales se desvía hacia zanjas en las carreteras, varios cuerpos de agua o una alcantarilla centralizada.

A partir de este último, el agua por lo general pasa a la alcantarilla comunal, el césped o el suelo a través de una capa de escombros. Si se usan las dos últimas opciones, la tubería debe cerrarse con una rejilla metálica protectora que no permita que los animales entren en la tubería.

Tareas de diseño

El agua de lluvia debe desviarse en cualquier asentamiento rural o ciudad, en una casa o empresa privada (consulte también el artículo Profundidad del sistema de alcantarillado, los aspectos principales de este problema).

Como la carga en el sistema en cada uno de ellos será diferente, además, la especificidad del objeto deja su huella, el diseño de las alcantarillas para tormentas incluye varias características importantes:

  • cálculo de la resistencia hidráulica;
  • rastreo
  • La creación de elementos básicos.

Por supuesto, puede hacer frente a esta tarea por su cuenta en un área limitada, pero para objetos grandes es mejor invitar a especialistas. Realizarán un análisis exhaustivo de las condiciones de la próxima operación, tomarán en cuenta el área del sitio, su topografía, el volumen de agua y por lo que puede contaminarse. También se considerará la cuestión de la recolección y el vertido de la humedad acumulada en lugares especialmente designados.

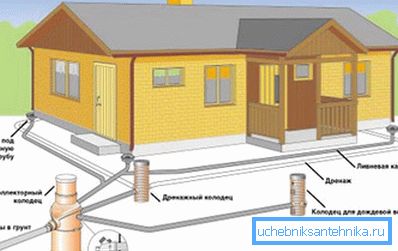

Seguimiento de la corriente

Mediante el rastreo, se proporciona la recolección de agua fundida de todo el sitio y su eliminación con la ayuda de una deriva hacia el lugar de descarga y el tratamiento a lo largo del camino más corto. En este caso, el territorio se divide en cuencas, en cada una de las cuales se instala un colector con una versión o se conecta con otras estructuras similares.

Al calcular el drenaje pluvial se toma como base:

  • datos sobre la precipitación media en una región particular;
  • su número máximo;
  • Terreno, que afecta la tasa de flujo de agua de lluvia;
  • zona de captación;
  • estanques cercanos.
Drenaje bien

De esto depende directamente:

  • la elección del tipo de sistema de alcantarillado;
  • su ubicacion
  • número de pozos de drenaje;
  • Diámetro y longitud de las tuberías.

Conclusión

De este artículo, aprendió que el drenaje de agua de lluvia es una forma de eliminar el exceso de agua del sitio, lo que hace posible evitar muchos problemas y garantiza el funcionamiento normal del territorio y las instalaciones en él. También se informó sobre los tipos de alcantarillado pluvial, las características de su diseño e instalación (ver también el artículo Fosas sépticas para alcantarillado, un elemento clave de un sistema autónomo de alcantarillado).

El video en este artículo lo ayudará a encontrar información adicional sobre este tema.
