Cómo calcular el drenaje en el sitio.

24-10-2018
Aguas residuales al aire libre

Como saben, antes de comenzar cualquier trabajo de construcción es necesario elaborar un plan y calcular los parámetros de toda la estructura. Solo con los cálculos correctos, la estructura que ha construido funcionará al 100%. Este artículo discutirá cómo calcular el drenaje en el sitio antes de la construcción.

Selección de drenaje y su esquema.

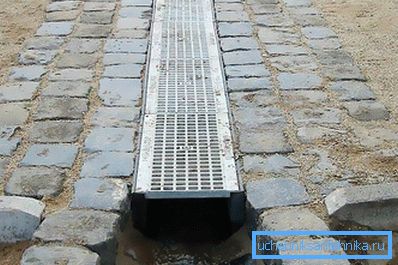

Drenaje superficial

El hecho es que existen dos tipos de drenaje: superficial y profundo. Antes de calcular, decide qué tipo de drenaje construirás.

  • El drenaje superficial está diseñado para recoger la lluvia y derretir el agua. Por lo tanto, si tal sistema es suficiente para usted, proceda a dibujar la distribución de los canales de descarga y los pozos de agua. Las canaletas deben ubicarse alrededor del perímetro del sitio donde se recolectarán las aguas residuales de las superficies sólidas: pistas de asfalto, plataformas y drenajes desde el techo de un edificio. La pendiente de los canalones se calcula, como con la colocación de aguas residuales - 2 cm por 1 m de largo. Habiendo dibujado un esquema de drenaje y calculando la pendiente, procederemos a la construcción.
  • El drenaje profundo está diseñado para drenar del territorio, no solo la lluvia y el agua derretida, sino que también se produce permanentemente a poca profundidad del agua subterránea. Si no es posible desviar el agua de lluvia fuera del sitio, entonces las canaletas de los techos de las casas se pueden cortar hacia el drenaje profundo. Empezando a trazar el drenaje, ten en cuenta este matiz. El cálculo de este tipo de construcción es mucho más complicado. El tubo de desagüe debe correr a lo largo de todo el perímetro de los edificios, pero a menos de 3 m de la pared. Como usted entiende, el propósito del drenaje profundo es interceptar todas las aguas subterráneas y evitar que se filtren en el sótano de la casa.

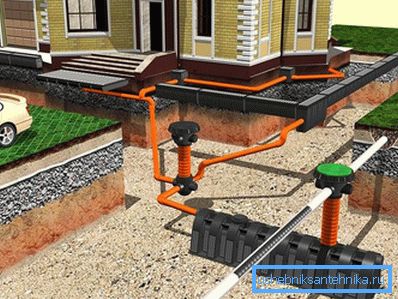

Profundo

Entonces, con el cálculo del drenaje de la superficie todo está claro, pero consideraremos el cálculo del drenaje profundo con más detalle.

Cálculo de la profundidad de drenaje.

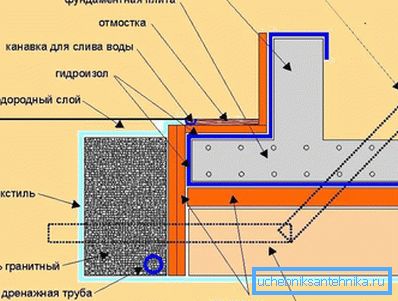

Profundidad de tendido

Una vez dibujado el trazado del drenaje profundo, es necesario proceder a cálculos más importantes. El cálculo del drenaje debe incluir la profundidad correcta de su instalación.

  1. El primer factor que afecta la profundidad de la colocación del drenaje es la profundidad de la congelación del suelo. Como entenderá, si el drenaje se congela en invierno, durante el deshielo de primavera no podrá recolectar el agua derretida y desviarla del edificio. Las tuberías de drenaje con drenaje de hielo se descongelarán durante mucho tiempo, lo que reducirá la funcionalidad de drenaje a cero. Considere el hecho de que la cubierta de nieve actúa como un calentador. Entonces, al calcular la profundidad de colocación de la tubería, tomamos la profundidad de congelación del suelo (para cada región es diferente) y restamos de ella: para un diámetro de tubería de hasta 500 mm - 300 mm, para una tubería de 500 mm y superior - 500 mm. Por ejemplo, la profundidad de congelación es de 1500 mm. El tubo de drenaje se colocará con un diámetro de 200 mm. Haga un cálculo: 1500 - 300 = 1200. Esta será la profundidad de su drenaje.
  2. El segundo factor que afecta la profundidad del drenaje es la profundidad de los cimientos del edificio. En este cálculo, nada complicado. Se toma la profundidad de la cimentación y se agregan 500 mm desde el cojín inferior. Dicha profundidad se calcula para interceptar el agua subterránea durante la inundación de primavera.

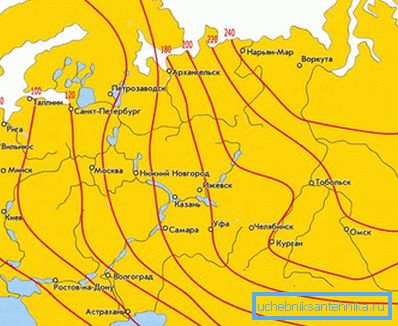

Profundidad de congelación del suelo en diferentes regiones.

Aquí, sobre la base de estos dos cálculos, se toma el mayor valor, que indica la profundidad de la instalación de drenaje.

Cálculo de la pendiente de drenaje.

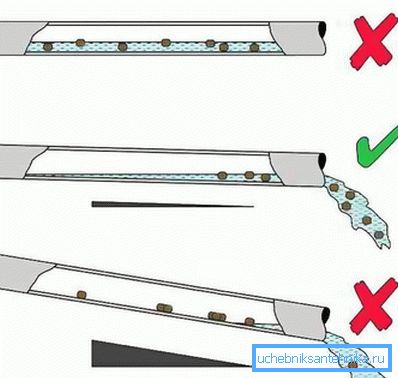

Pendiente de tubería óptima

Usted ha calculado el lugar donde se realizará el drenaje y la profundidad de su instalación. Pero para que funcione correctamente, el tubo debe estar inclinado desde el punto superior hacia la descarga. La pendiente se calcula de la misma manera que para el drenaje de la superficie y las aguas residuales de 1–2 cm por 1 m lineal. Para calcular correctamente la pendiente de toda la carretera, puede realizar algunos cálculos:

  1. Desde el punto superior del drenaje (generalmente se encuentra en la esquina del edificio), mida la longitud de las trincheras excavadas a lo largo de 2 que convergen en la esquina de los lados del edificio. Por ejemplo, una zanja de 9 metros.
  2. Resúmalos y obtendrá la longitud total de la zanja: 18 m. Mida la distancia desde el edificio hasta el punto más bajo del desagüe, que es el pozo de captación.
  3. Por ejemplo, sea 10 m. Suma dos números: 18 + 10 = 28.
  4. Obtuvo la distancia total desde la parte superior del drenaje hasta el punto más bajo del drenaje, y es 28 m.
  5. Si para calcular la diferencia entre dos puntos, se toma el 1% de la distancia, entonces es de 0.28 m. En otras palabras, la diferencia en la ubicación del punto superior del drenaje y el punto inferior del drenaje será de 28 cm.

Basado en estos cálculos, siga su pendiente de drenaje.

Bien ubicación

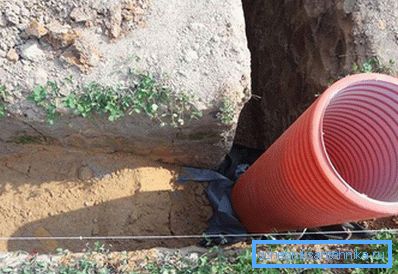

Instalación de un pozo de drenaje.

Para realizar el mantenimiento del drenaje, es necesario proporcionar pozos de inspección. Por lo tanto, al calcular el esquema de drenaje profundo, calcule el número requerido de pozos y su ubicación.

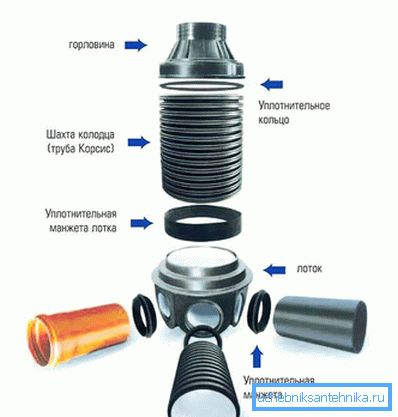

Principales partes del pre-pozo.

El pozo de drenaje debe estar en la curva, pero a no más de 20 metros de la curva de drenaje, y en un tramo plano, cada 30–40 metros. Coloque el pozo de captación en el punto más bajo, teniendo en cuenta la descarga conveniente de agua en el barranco o bombeando con una bomba de drenaje.

Una vez realizados correctamente todos los cálculos para la construcción del sistema de drenaje, puede estar seguro de su calidad y durabilidad.
