Bombas de agua para fontanería doméstica: una revisión de

Las bombas de agua para la plomería doméstica son necesarias para garantizar la circulación ininterrumpida del fluido y el nivel de presión requerido en el sistema de suministro de agua de todo el sitio. Por lo tanto, la elección de este equipo debe abordarse con la debida atención.

Así que echemos un vistazo a sus variedades y características principales.

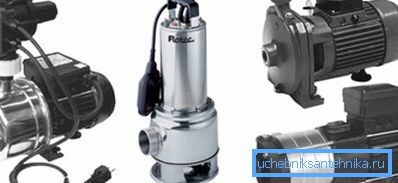

Surtido de equipos de bombeo para un sitio de país.

Especies

Entonces, procedamos a la introducción:

Sumergible

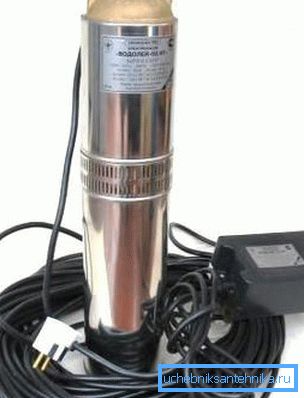

Foto de una bomba centrífuga sumergible.

Las máquinas de tipo sumergible pueden ser de vórtice, centrífugas y helicoidales. Debido a su alta practicidad, las máquinas centrífugas son las más comunes, las consideraremos:

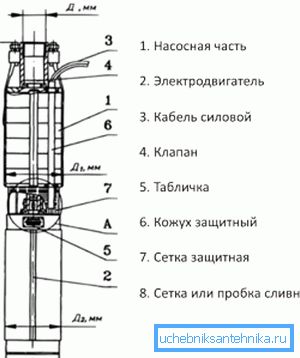

Diagrama del dispositivo de la unidad sumergible.
Designación en la figura. Nombre
1 Parte de la bomba
2 Motor electrico
3 Cable de alimentación
4 Valvula
5 Placa de identificación
6 Cubierta protectora
7 Malla protectora
8 Tapón de malla o drenaje

Estos modelos se sumergen directamente en el fondo del pozo, desde donde suministran fluido al sistema.

Ventajas:

  • Precio razonable.
  • Alto nivel de potencia y rendimiento. Estos modelos son ideales para el servicio de pozos artesianos.
  • De pequeño diámetro, que permite hacerlo perforando un pozo estrecho.
  • Facilidad de manejo con sus propias manos.
  • El largo plazo operacional gracias a la falta de los elementos de frotamiento.

La desventaja es la dificultad del trabajo de reparación, que se asocia con la necesidad de levantar el dispositivo desde una gran profundidad.

Conexión:

  • Conectamos el cable de alimentación, la manguera y el cable de acero al dispositivo.

Sugerencia: se recomienda conectar los elementos conectados en una cinta con cinta de construcción. Esto simplifica el proceso de inmersión y la posterior subida.

  • Sumergir en el fondo del pozo.
  • Fijar el cable en la punta.

Semi sumergible

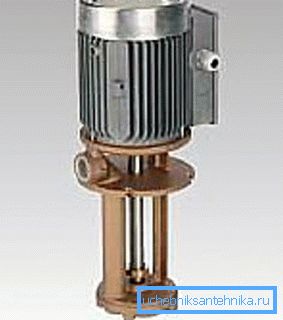

Bomba para fontanería semisumergible del hogar.

Estas bombas son un intermedio entre los modelos sumergibles y de superficie. Son inferiores en el conjunto de características técnicas y no pueden realizar tareas especializadas, pero tienen varias ventajas que las hacen más convenientes cuando trabajan con pozos pequeños y anchos.

A saber:

  • Fácil mantenimiento. Después de todo, este equipo no requiere inmersión completa.
  • No es necesario un sellado completo.

La conexión se ve casi igual que en la versión anterior, solo se requiere que no se moje la parte superior del dispositivo.

Estación de bombeo

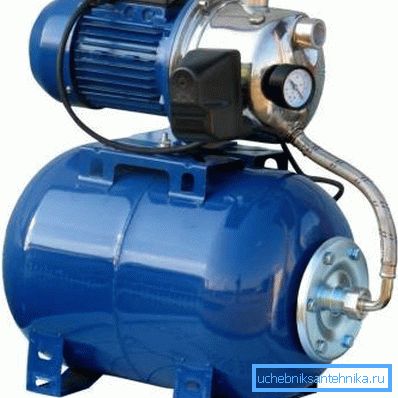

Estación de bombeo de muestra

La principal diferencia tangible entre esta opción es la presencia de un hidroacumulador, que permite acumular agua para su posterior transporte a los puntos de toma de agua. En la mayoría de los casos, además de otros naos, tendrá que instalar dicha unidad de todos modos. Este equipo se monta en un cajón o sótano especialmente equipado.

Diagrama del dispositivo y conexión de la estación de bombeo de agua.
Designación en la figura. Nombre
1 Estación de gestión
2 Cable de red con enchufe
3 Cable de red con zócalo
4 Disyuntor
5 Toma de corriente
6 Fuente de agua
7 Filtro de entrada
8 Válvula de retención
9 Tubo de succión
10 Bomba de superficie
11 Cable de bomba con enchufe
12 Tubo de inyección
13 Pezón
14 Cruzar
15 Acumulador
16 Transición del pezón
17 Delineador de ojos flexible
18 Tubería para puntos de entrada de agua.

Beneficios:

  • Automatización completa. Debido a la presencia de control de automatización sobre el funcionamiento de la estación no es necesario, lo que simplifica enormemente su funcionamiento.
  • Asegurar el nivel de presión requerido en el sistema de suministro de agua., que se requiere para la operación de muchos accesorios de plomería.
  • Eliminación de martillo de agua.. Debido a las peculiaridades de su estructura, aseguran un flujo uniforme de líquido, lo que aumenta la vida útil de todo el sistema de suministro de agua.
  • Capacidad para trabajar sin electricidad.. En el caso de un accidente en una planta eléctrica o la rotura de un cable, el agua continuará fluyendo durante un tiempo hasta que el hidroacumulador esté vacío.
  • Aumentar el periodo de funcionamiento de la bomba., A medida que se reduce su número de inclusiones y paradas.
  • Instrucciones simples para conectar al sistema de agua.

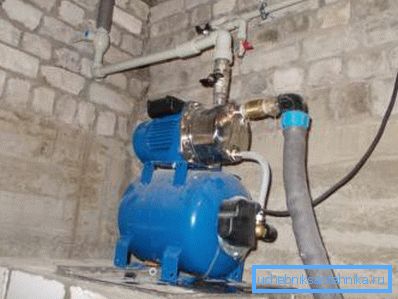

Estación de conexión en el sótano de la casa.

Consejo: se recomienda calentar la habitación en la que se ubicará el dispositivo descrito para evitar que el agua se congele en el tanque de almacenamiento durante el período de invierno.

Desventajas:

  • Costo relativamente alto. Aunque durante la operación, los costos iniciales se pagan rápidamente por sí mismos.
  • Limite la profundidad del levantamiento de agua, que suele ser de 10 m.

Conexión:

  • Elegimos un lugar estable e confiable e instalamos un agregado en él.
  • Nos conectamos al poder.
  • Bajamos la manguera de aspiración al pozo.

Circulando

La bomba elevadora habitual para fontanería en una casa privada.

Este dispositivo no sirve para elevar el agua desde la profundidad, sino que proporciona la presión necesaria en el sistema de tuberías.

Debido a esto, tiene una gama ligeramente más amplia de aplicaciones:

  • En combinación con dispositivos de elevación de agua que no pueden crear el nivel de presión requerido.
  • En los sistemas de calefacción, especialmente se trata de suelos con aislamiento térmico de agua.
El esquema de la bomba de circulación.
Designación en la figura. Nombre
1 Vivienda terminal
2 Enchufe roscado
3 Etiqueta técnica
4 Parte del cuerpo del estator
5 Tornillos
6 Junta tórica
7 Casquillo exterior del cojinete
8 Val
9 Parada de rodamiento
10 Placa de rodamiento
11 Tapón
12 Cono de división
13 Impulsor
14 La tuerca
15 Sellado de ranura
16 Cuerpo de la bomba
17 Conector del sensor
19 Anillo de salpicaduras

Conexión:

  • Cierre el suministro de agua en el circuito.
  • Cortar parte de la tubería.
  • Montamos el dispositivo en su lugar.

Consejo: si crea una rama paralela para la bomba de circulación y la equipa con válvulas de cierre, puede apagar el dispositivo en cualquier momento y realizar el mantenimiento sin detener todo el sistema.

Calculos

Si desea que el equipo de circulación seleccionado realice sus funciones, antes de comprarlo, es necesario calcular la potencia del dispositivo requerida para su sitio utilizando la siguiente fórmula:

H = (H1 + H2 + H3) * 20%, donde

  • H - presión requerida, medida en metros;
  • H1 - el número de metros desde el fondo del pozo hasta su espejo;
  • H2 - el número de metros desde el espejo del pozo hasta la salida;
  • H3 - la capacidad de la bomba de elevación de agua especificada en las instrucciones.

Después de recibir el valor deseado, sabrá exactamente cómo es necesario aumentar la presión en la tubería.

También es útil para calcular el rendimiento requerido de su aparato de levantamiento de agua:

P = p1 + p2 +p3 + ... + pn, donde

  • Р: productividad necesaria para proporcionar agua a todos los puntos de toma de agua;
  • R.n - La cantidad de fluido consumido por cada punto por separado.

Conclusión

Como puede ver, se utilizan varias variantes de equipos de bombeo para organizar el sistema de suministro de agua de una casa privada. Dado que el sumergible es indispensable cuando se extraen líquidos de los pozos artesianos, los semisumergibles serán más apropiados para el mantenimiento de los pozos, las estaciones de bombeo serán una opción excelente y completamente autónoma para los pozos de arena, y los circulantes podrán aumentar la presión faltante en la tubería (vea también el artículo Construimos el suministro de agua de un pozo a la casa) .

Además, no se olvide de la necesidad de realizar cálculos preliminares de los indicadores de energía de los equipos futuros.

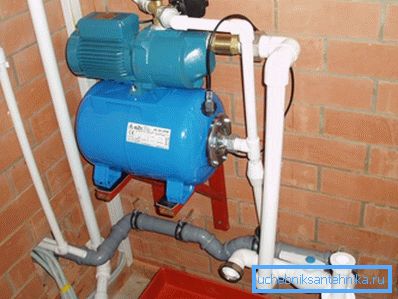

Una estación de trabajo adecuada proporcionará agua a toda la casa.

El video en este artículo le presentará materiales adicionales. Haga su elección en base a todas las recomendaciones anteriores.
