Boca: momentos difíciles de elegir una construcción simple

15-01-2018
Aguas residuales al aire libre

La alcantarilla, a pesar de su aparente simplicidad, debe elegirse con mucho cuidado. El hecho es que cumple una función bastante importante, al mismo tiempo que proporciona acceso a la inspección o al pozo de inspección, y protege la parte subterránea de la red de alcantarillado contra daños.

A continuación, le diremos qué características de este detalle debe prestar atención en primer lugar y qué producto es mejor elegir al equipar el sistema de drenaje en diferentes condiciones.

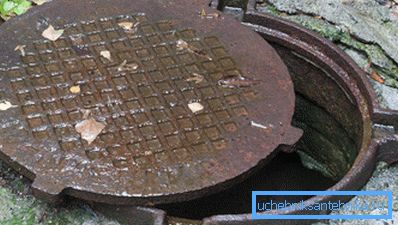

¡Se debe cuidar la protección del pozo!

Características de diseño

Dispositivo

El pozo de la alcantarilla es una estructura que se instala en la parte superior del eje de visualización o inspección.

Como se mencionó anteriormente, esta parte realiza dos funciones:

  • Por un lado, impide el acceso no autorizado a las tuberías.
  • Por otro lado, al usar la escotilla, nosotros mismos podemos bajar al suelo para realizar diagnósticos o reparaciones.

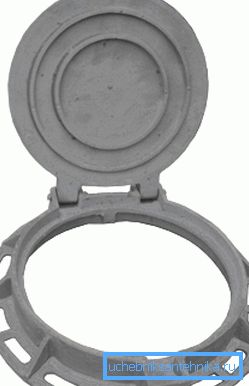

Cuello y tapa abatible.

El dispositivo de sombreado no difiere en complejidad:

  • En el pozo hay un anillo de cuello fijo - parte estacionaria.
  • Se instala una cubierta en la parte superior, que puede ser removible o con bisagras (diseño con bisagras).
  • En algunos casos, se montan dos cubiertas en el cuello: una cubierta protectora que encaja en la parte superior y un dispositivo de cierre equipado con una cerradura.

Presta atencion Muchos se preguntan por qué las alcantarillas son redondas y no cuadradas. Hay varias respuestas a esta pregunta, pero la más plausible será la siguiente: una tapa redonda, a diferencia de una cuadrada, no podrá caer en el cuello, ya que no está girada.

Por lo tanto, no tiene que ir desde una profundidad de varios metros pesados ​​"panqueques" de hierro fundido.

Así es como la cubierta cuadrada cae en el cuello. Con una ronda, tal
  • La superficie exterior de la tapa se hace plana o convexa. El uso de partes cóncavas es irracional: recolectarán agua de lluvia.

Cerraduras de pozo

Por lo general, la conexión del cuello con la tapa está equipada con varios bloqueos.

Su función principal es evitar la apertura espontánea y, con menos frecuencia, bloquear la apertura de la tapa sin una llave especial.

  • Las alcantarillas pesadas de hierro fundido de aguas residuales, que nos son familiares, así como algunos modelos de compuesto de polímero y arena, se completan con proyecciones laterales que se introducen en las ranuras del cuello.
  • Se puede hacer un registro de plástico con una conexión roscada de la tapa y del pozo.

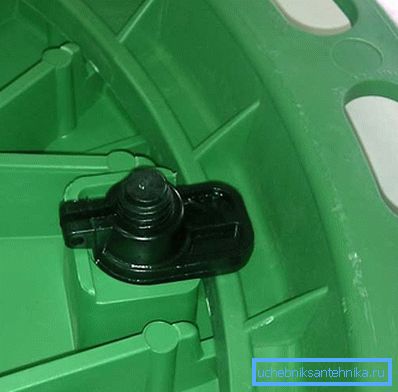

Elemento del sistema de cierre.
  • Los modelos de acero están equipados con cerraduras mecánicas tipo bandera, perno o espaciador Sin embargo, tales estructuras rara vez se utilizan en sistemas de eliminación de agua: más a menudo las tapas de cierre completan los ejes de las líneas de comunicación, las líneas eléctricas, etc.

Clasificación funcional

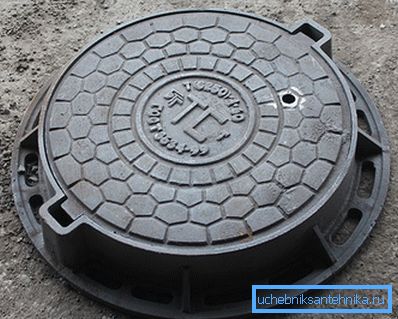

Marcar la pieza nos permite determinar cuánto pesa el pozo y para qué redes está destinado

El peso del pozo depende de dos parámetros: sus dimensiones y el tipo al que pertenece. Hasta la fecha, los tipos de hierro fundido más utilizados, y por lo tanto, en la tabla a continuación, presentamos exactamente sus características:

Marcado Tipo de producto Peso, kg Uso de
cubrir cuerpo
R Reparación - 35 Se utiliza para bloquear temporalmente el cuello durante las obras viales.
L Fácil 30 35 Se instala en espacios verdes, en senderos, en viviendas particulares.
T Pesado 50 50 Se utiliza para equipar bocas de visita en las carreteras.
Tm Tronco pesado 45 50 Montado en el cuello de pozos ubicados en autopistas con alta intensidad de tránsito.

Presta atencion Además del tipo, el marcado de los pozos de alcantarillado, que se aplica a los productos cuando se lanzan, debe incluir la designación de la red de ingeniería a la que se destina la pieza, el año y el mes de producción, etc.

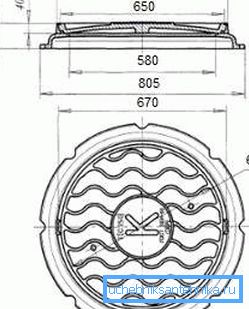

El diámetro de la alcantarilla y el tamaño de los principales elementos estructurales.

Las dimensiones de las escotillas de hierro fundido de alcantarillado según GOST también se fijan estrictamente. Más a menudo para los equipos de redes subterráneas se utilizan modelos con un diámetro (en una cubierta) de 645 u 800 mm. Sin embargo, los modelos de polímero y acero pueden tener otras dimensiones.

Variedades populares

Hierro fundido

Si hemos tratado los principales parámetros y la tipología, analicemos con más detalle la clasificación por materiales.

El primer lugar en popularidad será tomado naturalmente por las escotillas de hierro fundido:

  • Ambas bocas y tapas están moldeadas por inyección.. Para la fabricación de edificios, tome el material SCh15 y más fuerte, y la tapa de fundición de la marca de hierro fundido no es inferior a SCh45.

Presta atencion La resistencia de diseño de la estructura debe exceder las 60 toneladas.

  • En algunos casos, la unión entre la tapa y el cuello también se sella con una junta de goma.. Para hacer esto, use una goma gruesa que pueda permanecer en un estado comprimido durante mucho tiempo sin perder elasticidad.
  • La vida útil de tales estructuras es prácticamente ilimitada.. En Europa, puede encontrar productos que realizan sus funciones regularmente durante más de cien años: externamente, si difieren de las nuevas, solo se borran por caras.
  • Las deformaciones mínimas de temperatura son características del hierro fundido, por lo tanto, el lecho del camino alrededor del cuello no se colapsa..

En cuanto a los contras, son:

  • Debido a la gran masa, la instalación de un pozo requiere la participación de los asistentes para trabajar y, a veces, el uso de dispositivos adicionales.
  • El precio del producto también es muy importante, que, sin embargo, se ve parcialmente compensado por la vida útil.
  • Pero lo principal es que las tapas de pozo se roban sistemáticamente, lo que hace que su instalación en áreas desprotegidas sea irracional.

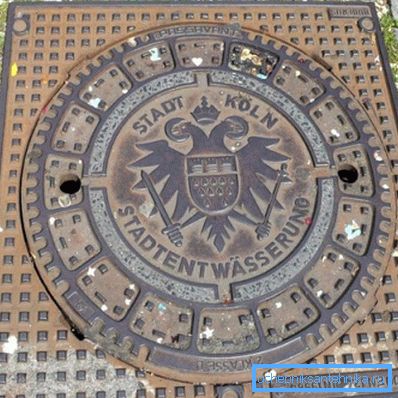

Fotos de otro modelo

Polímero

Recientemente, para la instalación en senderos y en la zona de plantaciones verdes, en lugar de pozos de hierro fundido, se utilizan estructuras de plástico y composites:

  • La alcantarilla de pozo de polímero se hace generalmente sobre la base de arena de cuarzo, cemento y plástico fundido. La mezcla se calienta a 300ºC.0C y colocados en forma especial debajo de la prensa.
  • Para dar al producto el tono deseado, se introducen pigmentos verdes, marrones o naranjas en la composición de la materia prima. Esto le permite hacer que la escotilla sea lo más discreta posible o, por el contrario, llamar la atención para evitar lesiones.
  • El resultado es una estructura bastante ligera (hasta 45-50 kg) que, según la estructura interna, puede soportar de 3 a 15 toneladas.

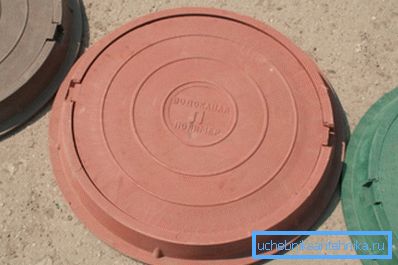

Piezas de cemento polimérico

Presta atencion En las escotillas más confiables, una jaula de refuerzo hecha de varillas de acero o fibra metálica se coloca en el polímero.

  • Estas piezas son muy fáciles de ensamblar con sus propias manos, solo abra y cierre. Además, sus tapas de pozo no son de interés para los "cazadores de metales no ferrosos", y el casco en sí es altamente antivandalismo.
  • Entre otras ventajas, es posible observar una estanqueidad significativa, que se garantiza mediante la observación precisa de las dimensiones durante el prensado, así como el hecho de que en invierno la tapa no se congela hasta el cuello, incluso a temperaturas muy bajas.

Bueno, el precio de tales productos es incomparable con los de hierro fundido, por lo que para la construcción privada recientemente se eligen principalmente.

Construcciones de otros materiales.

Junto con los modelos de fundición y polímero, se pueden encontrar otras trampillas en venta:

  • Plástico (más a menudo cloruro de polivinilo). Producido por moldeo por inyección, a menudo se suministra con refuerzo de acero o compuesto. Debido a la alta elasticidad, les va bastante bien con las cargas peatonales, pero en el frío se vuelven muy frágiles.

Sugerencia La instrucción recomienda instalar escotillas de PVC en áreas suburbanas y en áreas verdes, lejos de las rutas de movimiento intensivo.

  • Hormigón Estas piezas se usan con mayor frecuencia como tapones temporales, durante la construcción o en el robo de una escotilla de metal. Son discos hechos de hormigón armado con uno o dos soportes utilizados para mover.

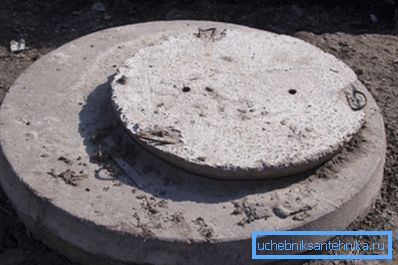

Construcción temporal de hormigón. ¡Pero no robes!
  • Las principales desventajas de las escotillas de concreto son la casi completa falta de estanqueidad (es difícil colocar la tapa firmemente en el cuello) y un aspecto poco atractivo.
  • Acero: es más fácil de hierro fundido, pero difiere en menor durabilidad. La mayoría de las veces, se suministran con cerraduras y se montan en aquellos lugares donde es necesario bloquear el acceso de personas externas a las alcantarillas.

Conclusión

El pozo de inspección de polímero o hierro fundido debe seleccionarse de acuerdo con las cargas que debe experimentar. Luego, el sistema de drenaje estará protegido de manera confiable y tomará muy poco tiempo reemplazar la pieza (vea también el artículo Bomba de aguas residuales doméstica: instalación, características, ventajas).

El video de este artículo lo ayudará a comprender los matices del problema planteado, por lo que le recomendamos que lo estudie detenidamente.
