Bandejas de canalones: clasificación y materiales

Muchos de nosotros estamos irritados por los charcos y la suciedad en las carreteras y alrededor de las casas. Y al mismo tiempo, es agradable cuando, después de un fuerte aguacero, las carreteras y los patios permanecen secos. Las aguas residuales de tormenta son responsables de esta belleza, uno de los elementos importantes de los cuales es la bandeja de alcantarillado.

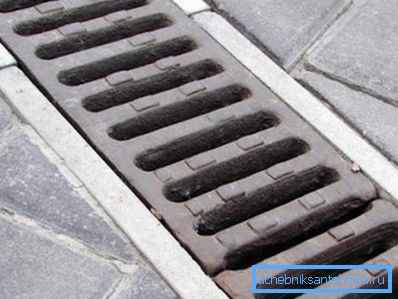

Foto de aguas pluviales en la carretera.

Direcciones de desarrollo

A su vez, estas estructuras se dividen en dos grupos principales.

  1. El primer grupo incluye productos de carreteras y comunicaciones, que están diseñados para eliminar la humedad de las vías y vías férreas.. Y también de todo tipo de senderos, aceras y zonas de parque. Gracias a su trabajo en las carreteras, no solo no hay charcos, sino que también aumenta significativamente la vida útil del lienzo.
  2. El segundo grupo grande se relaciona con los sistemas de ingeniería y comunicaciones.. Con su ayuda, la humedad se elimina de los cimientos de edificios y estructuras de sótanos. El valor de estos sistemas es difícil de sobreestimar, porque sin ellos, incluso la mejor impermeabilización de la base no duraría mucho, y muy pocas personas podrían disfrutar de la humedad y el agua en los sótanos.
Caudal de agua.

Qué es y qué son.

En general, el diseño de este tipo de producto es bastante simple, es un canal cuadrado, rectangular o redondeado. Desde arriba, como norma, están equipados con varios tipos de redes de protección, que desempeñan el papel de un filtro basto y protegen los escombros o las hojas grandes que caen en el desagüe de la alcantarilla.

Como regla general, varios tipos de tales estructuras se combinan en el territorio de un solo objeto. Cada uno de los cuales realiza su función estrechamente dirigida. Pero al mismo tiempo, todos están vinculados a un solo sistema.

Por lo tanto, en una casa de campo privada o en un patio de la ciudad, los productos de ingeniería pueden combinarse con éxito para eliminar la humedad de los cimientos y las carreteras, a fin de garantizar accesos y caminos secos.

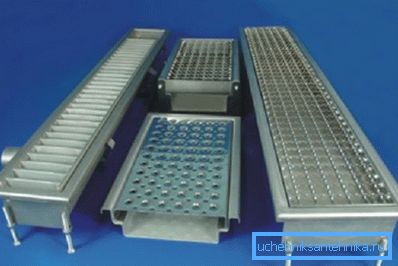

Rejillas con filtros de arena.

Clasificación de productos

El precio, por supuesto, es importante, pero lo primero que debe prestar atención cuando decida equipar la válvula de drenaje de aguas pluviales es la carga crítica máxima permitida en la estructura.

El material puede ser diferente, pero si el producto no está diseñado para ese peso específico, el sistema no durará mucho.

  • La A-15 es la variante más débil, de hasta un tono y medio, park-dacha, que está destinada exclusivamente para zonas peatonales o ciclistas. En construcción privada, se apilan en el área de senderos de jardín. En la ciudad, están equipados con parques, parques infantiles o instalaciones deportivas de atletismo.
  • B-125 - ya puede soportar hasta 12.5 toneladas. Este tipo de producto es el más popular entre los desarrolladores privados. Se utiliza para organizar estacionamientos para automóviles de pasajeros y construir cooperativas de garajes.
  • C-250 - el límite de su fuerza es de aproximadamente 25 toneladas. Más a menudo son elegidos por los propietarios de estaciones de servicio. También son muy populares en la organización de uniones viales entre casas en áreas residenciales de grandes ciudades.

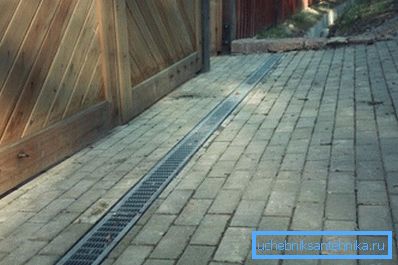

Tormenta de aguas residuales cerca del patio.
  • D-400: este tipo de productos puede soportar hasta 40 toneladas. Están más cerca de la dirección de la carretera, ya que pueden usarse para drenar la humedad de las carreteras interurbanas o las calles centrales de la ciudad.
  • E-600 - el máximo aquí es de aproximadamente 60t. Diseñado para su instalación en el territorio de empresas industriales y grandes almacenes.
  • F-900: tiene la mayor resistencia, hasta 90 t. Es un producto específico, altamente especializado. Fue desarrollado para vertederos militares, así como para la deshumidificación de pistas y caminos de acceso en los aeródromos.

De que estan hechas las bandejas

Los productos de este tipo deben soportar no solo una carga alta, sino también caídas de temperatura, además de tener una mayor resistencia a ambientes agresivos. La producción no se detiene, a excepción del concreto tradicional, se utilizan ampliamente varios tipos de materiales compuestos y plástico.

Concreto y sus derivados.

Las bandejas de concreto para alcantarillas de tormenta comenzaron a usarse desde el mismo momento en que apareció el concreto. El material se considera completamente respetuoso con el medio ambiente y puede soportar casi cualquier carga. Es por esta razón que las clases más fuertes de bandejas, E y F, están hechas de concreto.

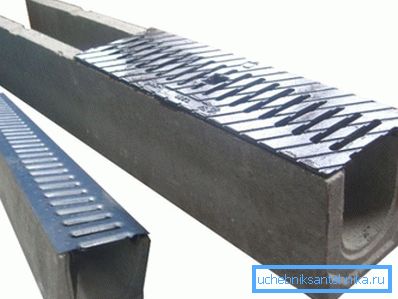

Productos de hormigón.

Son un molde monolítico, que es capaz de soportar tanto el frío intenso como el intenso calor. La gran mayoría de los productos están hechos con refuerzo interno. Las rejillas de acero o hierro fundido se proporcionan en la parte superior, y la mayoría de los productos cuentan con ranuras para instalación lineal.

Importante: las bandejas de concreto reforzado con aguas residuales se hacen utilizando tecnología de fundición vibratoria y de compresión de vibración. El precio de los productos vibro-moldeados es más bajo, pero su calidad es peor. Las bandejas Vibro-prensadas son consideradas de la más alta calidad y duraderas.

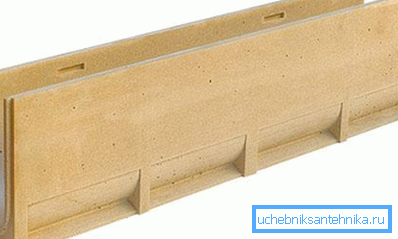

El producto está hecho de hormigón polímero.

En este caso, la única desventaja seria es que se considera mucho peso. Sólo un profesional es capaz de montar una construcción de este tipo, y utilizando equipos de elevación. Además, necesitará una base separada y bastante poderosa.

Una nueva tendencia en la producción fue la combinación de plástico con hormigón, polímero de hormigón. Las características de rendimiento de estos productos no son prácticamente inferiores al concreto puro. Además de las tradicionales astillas de granito, cemento y arena, hay una resina de poliéster o epoxi. La superficie de trabajo es extremadamente suave y duradera.

Bandejas de plástico y polímero.

Bandeja de polímero.

Los productos de arena de polímero son actualmente populares. Están hechos de arena de cuarzo purificada y polímero triturado, chips de polímero. Después de mezclar, la composición se calienta en hornos especiales. Cuando la miga de polímero se derrite, la mezcla se vierte en moldes y se coloca debajo de la vibroprensa.

Ahora casi los más populares son los productos de plástico. Para su producción se utiliza polipropileno o polietileno de baja presión. Las tecnologías modernas permiten producir material a partir del cual se moldean bandejas de clases de A a C inclusive.

Los productos son ligeros y duraderos. Estas bandejas, por supuesto, son inferiores al concreto, pero el precio y la posibilidad de montarlas con sus propias manos hacen mella.

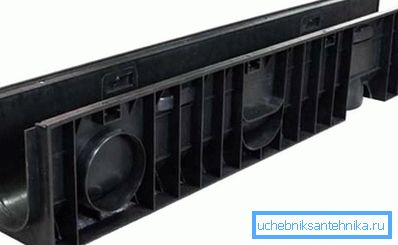

Construcción plástica.

Importante: en el pasado reciente, se produjeron bandejas de hierro fundido y totalmente metálicas. Ahora el precio del metal ha aumentado, además han aparecido nuevas tecnologías de producción. Como resultado, la producción de productos metálicos se volvió no rentable y en la actualidad solo las rejillas están hechas de metal.

Unas palabras sobre la instalación.

Las bandejas están disponibles en longitudes estándar. Todos los demás parámetros, altura, ancho y configuración deben seleccionarse en función del volumen de aguas residuales. Para ello, se deriva la fórmula:

Q = q20 · F ·?

Donde

  • Q - significa el volumen de agua en sí.
  • q20 - Caracteriza la precipitación en una región particular, este valor se puede encontrar en el SNiP regional 2.04.03-85.
  • F - el área del objeto a secar.
  • ? - coeficiente de drenaje, tiene un valor fijo para diferentes tipos de cobertura. Entonces: asfalto - 0.95; solera de cemento - 0,85; piedra triturada compactada con betún - 0.60; Escombros, arena, suelo - 0.40.

Importante: todos los productos son de forma rectangular, a excepción de las llamadas bandejas telescópicas. Están destinados a la disposición de residuos con un gran ángulo de inclinación. Su forma se asemeja a un cono truncado, por lo que las bandejas se aferran secuencialmente.

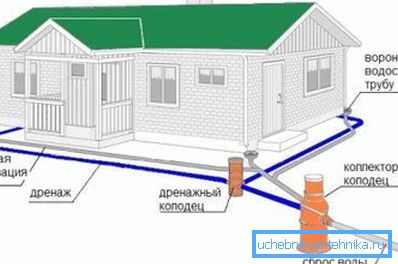

Esquema de alcantarillado pluvial.

La instrucción según la cual el sistema se instala linealmente es prácticamente la misma en términos de tecnología para todas las bandejas. Las diferencias son solo en el espesor de la capa preparatoria. El plástico, a diferencia del hormigón armado, no requiere una base de capital.

Inicialmente, se hace una zanja, que debería ser algo más ancha que la propia bandeja. En la parte inferior de la fosa, un cojín de arena densa se asienta y se vierte una capa de concreto reforzado. Se monta una línea en el concreto húmedo, después de lo cual el espacio entre la pared y el suelo también se llena con concreto.

Cualquier sistema está montado con una pendiente hacia el lugar de descarga. El ángulo de inclinación varía según el terreno de 10 a 20 mm, para 1 metro lineal.

El video en este artículo muestra un ejemplo de una instalación de alcantarillado pluvial.

Conclusión

La instalación de desagües pluviales para aguas residuales es uno de los últimos. Si hablamos de construcción privada, es conveniente equipar el sistema junto con el área ciega alrededor de la casa. Pero si duda de sus capacidades, es mejor contratar especialistas, porque en caso de error, la línea de concreto debe ser desmantelada.

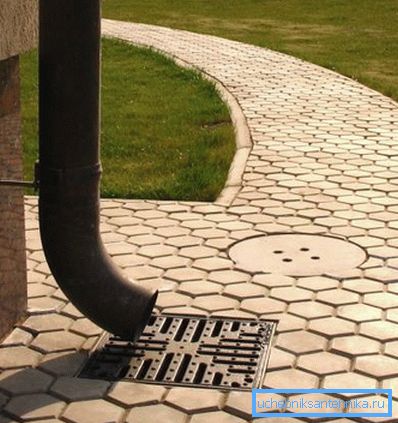

Eliminación de agua de lluvia del sótano.
