Anillos de hormigón para aguas residuales: selección y uso

Los pozos de alcantarillado de concreto reforzado son características de rendimiento prácticas y bastante aceptables. Simplemente se ensamblan a partir de elementos típicos, y es gracias a esta simplicidad que estos diseños han ganado una popularidad tan significativa.

En nuestro artículo describiremos cómo se fabrican y etiquetan los anillos para organizar estos pozos, y también describiremos en detalle el método de su instalación con nuestras propias manos.

Artículos prefabricados

Características y características de la producción.

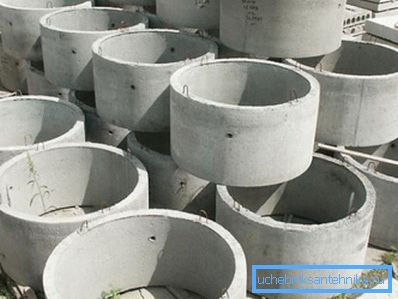

Los anillos de concreto para alcantarillado son productos de piezas que hacen pozos de inspección e inspección, que proporcionan acceso a tuberías tendidas bajo tierra. Además, los tanques sépticos, los pozos para el suministro de agua y otras estructuras a veces se ensamblan a partir de elementos anulares (ver también el artículo Pozos de alcantarillado plástico: tipos y alcance).

El método de fabricación de estas piezas no es prácticamente diferente de la tecnología de fundición de otros bloques de concreto:

• De acuerdo con los requisitos de GOST, el concreto de grado no inferior a B25 se utiliza como materia prima principal. La resistencia a la escarcha del producto debe ser de 100 ciclos o más, y la permeabilidad a la humedad se toma al nivel de clase W4.
• El refuerzo de acero se introduce en el concreto para impartir rigidez a la pieza. En el refuerzo se permite utilizar aceros laminados en caliente de la clase de A-І a A-ІІІ, así como calidades especiales At-IIIC o At-IVC.

El proceso de producción es el siguiente:

• El encofrado se configura armazón de refuerzo.
• El encofrado se rellena con hormigón.
• El material está sujeto a compactación vibratoria, lo que contribuye a mejorar la resistencia mecánica y la resistencia al agua de la pieza.
• Luego se lleva a cabo el secado primario del producto, después de lo cual se realiza el decapado.
• En el futuro, los anillos pueden someterse a un tratamiento de autoclave con vapor caliente, lo que garantiza la aceleración del curado.

Presta atencion Como en el caso de otros productos de concreto reforzado, el precio de los anillos de autoclave es más alto, pero tienen una larga vida útil y un margen de seguridad.

Además de los anillos, otras partes de los pozos de aguas residuales también se hacen con esta tecnología: fondos, esclusas, cubiertas, elementos adicionales, etc.

Marcado y medidas principales.

Si necesita un pozo de alcantarillado de concreto prefabricado, primero que todo debe elegir el tamaño apropiado del anillo. Para facilitar esta tarea, vale la pena entender el marcado de dichas partes.

De acuerdo con los estándares adoptados por nosotros (GOST 23009 y documentos relacionados), cada anillo está marcado con un código de varios grupos de letras y números:

• Primero, se incluye un índice alfabético que indica el tipo de producto y el tamaño del diámetro interno en decímetros. Por ejemplo, KC10 es un "anillo de pared con un diámetro de 1 metro".
• A esto le sigue un índice digital que indica la altura (también en decímetros).
• El tercer grupo de caracteres se utiliza para marcas especiales. Por ejemplo, la designación "P" indica que la producción utilizó concreto de baja permeabilidad.

Además, el marcado se puede utilizar para marcar partes del pozo:

• Anillo de pared - COP.
• Anillo soporte - KO.
• Anillo extra - CD.
• Placa inferior o inferior - lun.
• Placa base - software, etc.

A continuación, ofrecemos una tabla en la que se enumeran las dimensiones y la masa de las partes más "en funcionamiento", desde donde se ensambla un pozo de alcantarillado G&B:

Presta atencion La nomenclatura completa es muy extensa y le permite recoger elementos para casi cualquier tamaño y configuración del pozo.

Proceso de autoensamblaje

Si decide hacer piezas de concreto (nuevas o usadas, también se pueden usar) un tanque séptico, pozo de pozo o pozo de inspección, vale la pena explorar el trabajo de instalación. A primera vista, no hay trucos especiales aquí, pero un novato debe prestar atención a una serie de momentos no obvios.

Por lo tanto, la instrucción para la construcción de estructuras de alcantarillado sobre la base de anillos prefabricados sería:

• Para empezar, calculamos el volumen de capacidad que necesitamos, después del cual determinamos el número y las dimensiones de las piezas adecuadas.. Como regla general, los productos de este tipo se usan por completo, sin cortes (demasiado molestos), por lo tanto, para un golpe de "tamaño" preciso, se compran anillos de acabado adicionales de una pequeña altura.
• Luego debe decidir si excavaremos la excavación a mano con una herramienta de zanja o alquilaremos una excavadora.. En el segundo caso, los costos aumentarán en un orden de magnitud, pero el trabajo se hará mucho más rápido.

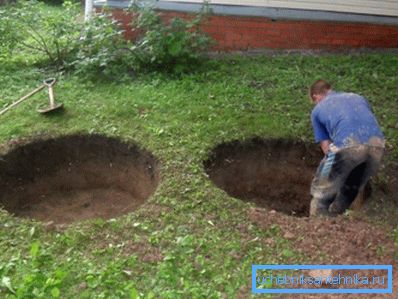

• Si decidimos que podemos manejarlo con palas, primero cavaremos un pozo a la profundidad de un anillo.. Instalamos la parte en el pozo, y luego gradualmente comenzamos a profundizarla, bajando los bordes debido al suelo excavado.

Sugerencia Es mejor mover los anillos con la ayuda de una grúa, ya que incluso dos o tres de ellos serán difíciles de manejar. Y si intenta rodar, existe el riesgo de que la pieza se agriete.

• Seguimos trabajando, aumentando la pared instalando nuevos anillos.. Después de alcanzar la profundidad deseada, nivele con cuidado el fondo, que luego se rellena con una capa de grava y se sella con arcilla u hormigón.
• Entramos todos los tubos necesarios en el pozo, haciendo agujeros en las paredes usando un perforador o un taladro con una boquilla de diamante.

La siguiente etapa muy importante es asegurar la resistencia al agua de toda la estructura.

Para esto:

• En la brecha entre las paredes de la fosa y los anillos de concreto se duerme la mezcla de arcilla y arena. Si el tamaño de la separación lo permite, también puede tratar las paredes con masilla a base de betún.

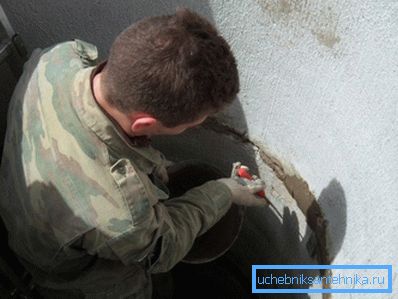

• En el interior, sellamos cuidadosamente las costuras entre las partes con sellador. Este circuito de protección tendrá que ser actualizado de vez en cuando.
• A continuación, cubrimos nuestro pozo con una losa con un agujero para instalar un pozo de inspección. Instalamos el tubo de ventilación, si el diseño lo contempla.

 Conclusión

El anillo RC para aguas residuales es muy conveniente de usar. A pesar del peso considerable, le permiten ensamblar rápidamente la cubierta de pozos y tanques sépticos, mientras que el costo del diseño es bastante aceptable.

Si está interesado en estos elementos, le recomendamos que los estudie con más detalle al ver el video en este artículo.
