Los sistemas de alcantarillado telefónico son estructuras subterráneas construidas con el uso de tuberías y pozos. Las instalaciones están diseñadas para la ubicación oculta y segura de cables de baja corriente o de fibra óptica. En este artículo veremos qué tipos de alcantarillas de comunicación se utilizan hoy en día y cuáles son las características de su uso.
Los principales tipos son sus características de diseño.
La comunicación de alcantarillado, de acuerdo con el propósito, se divide en dos tipos:
- Alcantarillado principal - Este es un sistema complejo que consiste en tuberías, pozos y otros elementos destinados a colocar el cable troncal.
La construcción comienza en los pozos de la estación y sigue las líneas principales. En el curso de la carretera, a cierta distancia entre sí, hay pozos de inspección y gabinetes de distribución.
Los pozos están diseñados para verificar la integridad de los cables y para llevar a cabo su reemplazo o reparación urgente. El equipo de distribución especial se instala en gabinetes de distribución, desde donde la línea principal se divide en líneas de distribución secundarias.
- Distribución de aguas residuales es una tubería con un diámetro de sección transversal más pequeño que la tubería utilizada para tender la línea. Las estructuras se originan a partir de equipos de distribución y conducen directamente a los usuarios finales.
Importante: Es habitual colocar solo la línea troncal en la tubería principal. En consecuencia, se coloca un diámetro de cable más pequeño en los canales de distribución. Pero, si las diferentes rutas coinciden, se pueden colocar en una tubería.
De acuerdo con las características de diseño de las aguas residuales de comunicación se divide en:
- Modificaciones de un solo orificio en las que la tubería a lo largo de toda la longitud es un solo canal;
- Modificaciones multiholeos en las que se aplican bloques de varios tubos.

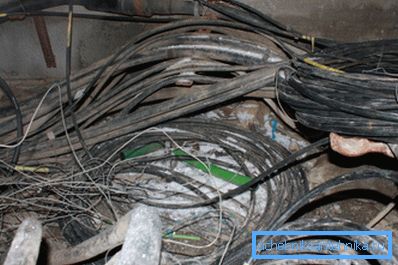

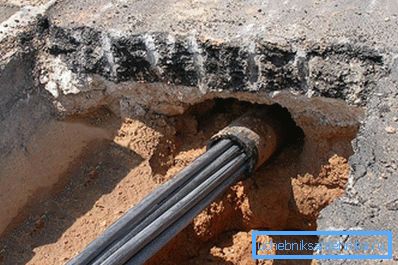

Las reglas para la construcción de alcantarillado telefónico sugieren la posibilidad de utilizar no solo concreto y cerámica, sino también tuberías de polietileno, cuyo precio es menos alto.
La elección de las tuberías se determina de acuerdo con las características geodésicas de la región. Por lo tanto, antes de realizar trabajos de construcción, se elabora un proyecto en el que, junto con parámetros como la profundidad y el diámetro del tendido, el tipo de tubería se indica de acuerdo con los materiales utilizados, así como el tipo y número de pozos.
El sistema de alcantarillado adecuadamente diseñado y construido le permite realizar el reemplazo de la junta e instalar el cableado con sus propias manos. También puede realizar regularmente trabajos de medición y mantenimiento en la línea sin necesidad de abrir la superficie de la carretera o el suelo.
Además, una estructura adecuadamente diseñada y construida proporciona una protección óptima para el cableado instalado contra la corrosión electroquímica y el daño mecánico.
Requisitos para trabajos de construcción.
La construcción de un sistema de alcantarillado telefónico se realiza en estricta conformidad con una serie de requisitos técnicos, normas y regulaciones (ver también el artículo Conexión de una lavadora a un sistema de alcantarillado y suministro de agua: 5 pasos simples e independientes).
El principal requisito para la construcción de redes telefónicas es una larga vida operativa de las instalaciones. El cumplimiento de este requisito está determinado por el rendimiento y la fiabilidad de las estructuras.
En conexión con la llegada de las redes de fibra óptica, los sistemas de alcantarillado se construyen teniendo en cuenta la posibilidad de instalar ambos tipos de redes. En algunos casos, se construyen tuberías separadas, diseñadas para la colocación individual de la fibra óptica.
Durante el diseño y posterior construcción del sistema de alcantarillado, es necesario brindar protección contra los siguientes factores:
- penetración de gas o agua en tuberías y pozos;
- procesos corrosivos (corrosión electroquímica);
- Actividad tectónica y, como resultado, efectos mecánicos y daños a las redes.
- Efectos de la temperatura.
De acuerdo con las reglas de construcción, al colocar la red de cable subterráneo, la parte infranqueable de la calle se selecciona con una superficie de carretera de alta calidad. No se recomienda colocar una tubería debajo de las intersecciones de la calzada de carreteras y ferrocarriles, donde se coloca una carga mecánica sustancial en el suelo.
Características de la construcción de dispositivos de visualización.
La instrucción para el diseño y la posterior construcción de alcantarillas de comunicación requiere la presencia de varios tipos de dispositivos de visualización.
Los pozos de inspección pueden ser de los siguientes tipos:
- puntos de control - se instalan en secciones rectas de las pistas;

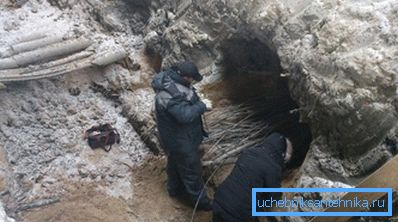

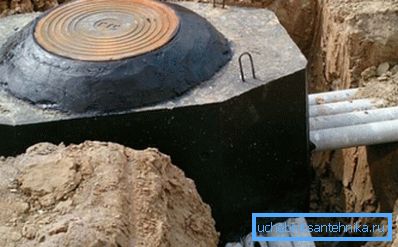

- angular - instalado en la parcela de rotación con un ángulo de más de 15 °;
- ramificación: se instala en aquellas áreas donde la ruta se divide en varias direcciones diferentes;
- estación - están instalados en las secciones de la ruta de suministro a las centrales telefónicas.
De acuerdo con los requisitos para la construcción de aguas residuales telefónicas, los pozos de inspección deben ubicarse a una distancia de no más de 150 m entre sí, lo que depende de las consideraciones de simplicidad y eficiencia del cableado adicional entre los pozos durante los trabajos de reparación e instalación.

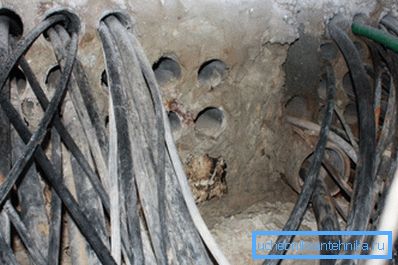

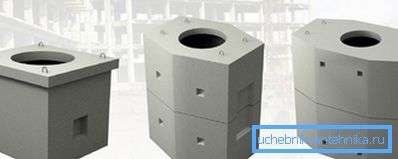

El hormigón armado puede ser prefabricado y prefabricado. Hoy en día está permitido usar pozos hechos de otros materiales. Sin embargo, su uso debe estar motivado por las características del sitio o las características del suelo en el que se profundiza la red.
Importante: para aumentar la capacidad de alcantarillado, los dispositivos de visualización ya operados no se reconstruyen, sino que se complementan con nuevos pozos, que se colocan cerca de los dispositivos de visualización antiguos.
Requisitos para la colocación de canales.
Las instrucciones para la colocación de tuberías deben cumplir una serie de requisitos, entre los que se destacan los siguientes puntos:
- La superficie interna de los tubos utilizados, independientemente del tipo de materiales utilizados, debe ser lisa.
- Independientemente del tipo de tubería utilizada, la estructura terminada no debe tener un efecto perjudicial en el cableado.
- La tubería terminada debe ser resistente a cargas mecánicas, cambios de temperatura y efectos de agua subterránea.
- Al organizar redes de distribución, se deben utilizar tuberías de polietileno con una sección interna de 55-58 mm.
- En la disposición de las redes troncales, se utilizan tuberías de concreto o cemento de asbesto con un diámetro de sección transversal interna de 90-100 mm. En algunos casos, se pueden usar análogos de polietileno con un diámetro de al menos 63 mm.
Características de red de colocación
Los canales pueden tenderse cables para todo tipo de comunicación.
El tendido se realiza de acuerdo con los siguientes requisitos:
- La colocación se realiza en canales de comunicación libres, en los que no se deben ubicar más de seis cables del mismo tipo.
- Los canales de comunicación en los que se enruta la fibra no deben usarse para acomodar el cableado eléctrico.
- Si el canal está ocupado por cables eléctricos, la colocación de fibras ópticas no blindadas se permite solo en tuberías de polietileno pre-tendidas PND-32-T.
- Los cables blindados se colocan en canales libres y ocupados sin el uso de tuberías de polietileno.
- El tendido de conductos no armados se realiza en colectores de pequeña sección.
- Los diámetros de los cables de comunicación tendidos no deben exceder el 75% del diámetro de la sección transversal del canal.
Tendido de cables
Los métodos de tracción del cable dependen de su tipo y peso.
Estos parámetros deben tenerse en cuenta al elegir un método adecuado y una herramienta adecuada.
- Los cables con una masa de no más de 1500 kg / km se tiran a mano con un cable sintético o de acero;

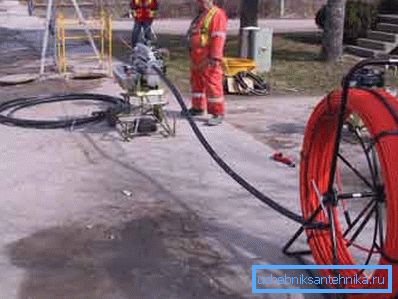

- Los cables con una masa de no más de 6000 kg / km se dibujan utilizando un torno manual equipado con un cable de acero con un diámetro de al menos 8 mm;
- Los cables con una masa de más de 6000 kg / km se tiran utilizando una máquina y una cuerda de acero con un diámetro de al menos 11,5 mm.
Conclusión
Ahora sabes qué es una línea telefónica moderna, cómo se construye y cómo se opera. Puede encontrar más información útil e informativa viendo el video en este artículo (lea también el artículo Tuberías de alcantarillado de polipropileno - una solución innovadora en el campo de la plomería).
