Alcantarillado exterior: cómo construir de manera rápida y

El sistema de eliminación de aguas residuales de un edificio residencial privado, en contraste con un apartamento, consta de tres elementos principales. Uno de ellos es el alcantarillado exterior. A pesar de su aparente simplicidad, la instrucción para colocar la tubería externa tiene muchos matices y características, que se explicarán a continuación.

Materiales utilizados

Antes de comenzar la instalación del sistema de alcantarillado externo, es necesario determinar el material del cual se hacen las tuberías, accesorios y accesorios de alcantarillado necesarios.

Actualmente aplicado:

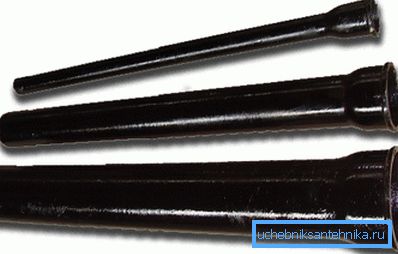

• hierro fundido - las tuberías pesan bastante, tienen una superficie interna rugosa, lo que contribuye a la formación de obstrucciones de alcantarillado, y para la instalación requieren el uso de equipos de ingeniería especializados;
• hormigón - estructuras masivas, que rara vez se utilizan para la construcción de redes de alcantarillado externas individuales;
• ceramica - Una buena opción, pero los productos son demasiado frágiles y pueden dañarse en el proceso de colocación;
• cemento de amianto - los tubos hechos de él también son bastante frágiles y prácticamente no se han utilizado recientemente debido a la aparición de materiales más modernos;
• plastico;
• fibra de vidrio.

El plástico es particularmente popular.

Tales tuberías y accesorios:

• tener un peso pequeño;
• tener buena fuerza
• resistente a los productos químicos;
• Para la instalación no se requieren equipos especiales;
• La superficie interior lisa evita las obstrucciones;
• El material es capaz de soportar bajas temperaturas ambientales.

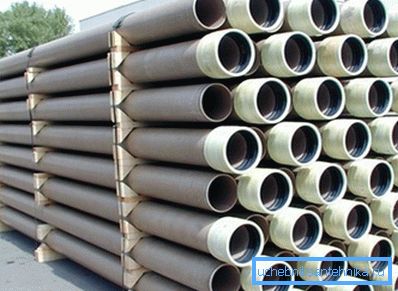

En cuanto a la fibra de vidrio, también es posible el dispositivo de aguas residuales externas de este material, pero el precio de dichas piezas será mucho mayor.

Hay varios tipos de tubos de plástico:

• polipropileno;
• polietileno;
• Cloruro de polietileno: la mejor opción, ya que puede soportar una baja temperatura del aire ambiente y un alto flujo de líquido.

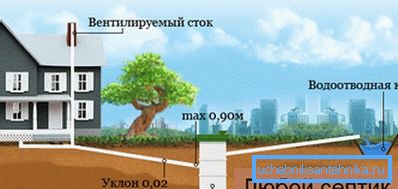

Sugerencia Para la instalación de la tubería de alcantarillado que conecta el alcantarillado interno con un tanque séptico, es suficiente utilizar productos de plástico con un diámetro de 110 mm. En el caso de que la tubería esté expuesta a cargas externas, compre piezas corrugadas de dos capas.

Una estimación del costo de los materiales comprados y los servicios de instalación será muy útil. Parte del trabajo que proporciona se puede realizar de forma independiente, lo que le ahorrará dinero.

Proceso de montaje

Requisitos de los documentos reglamentarios.

Al crear la red de ingeniería considerada, es necesario cumplir con ciertos estándares fijados por los documentos relevantes. SNiP en el suministro externo de agua y aguas residuales de los edificios tiene el número 3.02.01-87.

Considere los requisitos básicos de las reglas anteriores:

1. El ancho de la zanja de tubería debe ser conveniente para la colocación. La distancia mínima entre la pared lateral del foso y la tubería es de 20 cm (para tuberías de hasta 220 mm de tamaño) y 35 cm para piezas grandes.
2. El fondo de la zanja debe ser plano, no debe tener áreas de suelo congelado, piedras e inclusiones sólidas, que se colocarán en la tubería de alcantarillado. Todos estos lugares deben ser rociados con tierra suelta.
3. Para la disposición de la almohada es necesario usar arena o piedra triturada con una fracción de no más de 20 mm. Grosor de la capa: 15-20 cm. En las ubicaciones de las piezas con forma, se debe hacer un foso que permita colocar la tubería exactamente.
4. El suelo excavado se puede utilizar para rellenar una tubería en el caso cuando no contiene piedras y otros elementos que pueden destruir el plástico. Además, el suelo debe ser adecuado para la compactación. De lo contrario es necesario aplicar arena.
5. Es necesario compactar cada capa hasta 10 cm de espesor.

El alcantarillado externo de acuerdo con el SNiP se llena de acuerdo con el siguiente esquema (ver ilustración):

1. El área donde se prohíbe el apisonamiento.
2. Coloque en la parte superior donde el sello es posible manualmente.
3. El espacio que requiere una cuidadosa ramificación capa por capa.
4. Cojín compactado con herramientas manuales especiales.

Proceso de montaje

Las aguas residuales externas se pueden colocar con sus propias manos. No es necesario tener conocimientos especiales y habilidades especiales.

Dividimos la descripción del trabajo sobre el diseño del sistema en varias etapas:

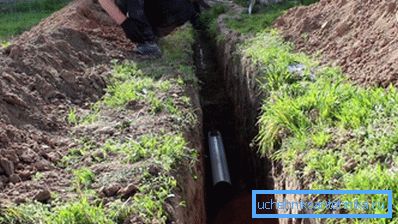

1. La parte inferior de una zanja previamente excavada se rellena con una capa de arena de 150 a 200 mm de grosor, cuidadosamente tapada a mano (sin utilizar máquinas especiales).

1. Las tuberías de PVC y los accesorios de color naranja se utilizan para la instalación de tuberías. Todos los extremos y enchufes deben limpiarse a fondo de la suciedad y el polvo.
2. El trabajo debe comenzar desde el sótano de la casa y moverse gradualmente hacia el pozo de almacenamiento o tanque séptico. Si se saca el conducto interno de aguas residuales, basta con colocar el zócalo de la parte externa en el extremo. De lo contrario, debe taladrar el orificio, instalar el tubo de conexión y fijarlo con mortero de cemento o sellador.

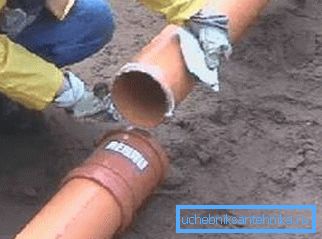

1. Para conectar los elementos, basta con insertar el extremo liso de uno de ellos en el zócalo del otro. La tensión asegurará que haya un sello de goma. Puede lubricarse para mayor fiabilidad con silicona o jabón líquido.

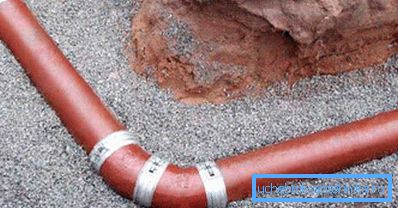

1. Adjunto al tubo de salida se coloca sobre una almohada de arena. Recuerde que para el funcionamiento normal del sistema, se debe observar una pendiente de 2 cm por metro de tubería.

1. Si es necesario cambiar la dirección de movimiento de la tubería de alcantarillado, se utilizan las curvas. Hacer curvas suaves (15, 30 o 45 grados).

Presta atencion Si la longitud del sistema de drenaje supera los 12 metros, es necesario equipar los pozos de inspección, a través de los cuales se limpia el sistema de alcantarillado externo. La longitud mínima entre ellos es de 15 metros o en cada giro de 90 grados.

1. A diferencia del sistema de alcantarillado interno, el acoplamiento se debe realizar de cerca, ya que el sistema externo no está sujeto a una gran expansión térmica.
2. Unidos y colocados en la parte inferior de un tubo inclinado, se duermen en los lados de la arena con un tamper manual intermedio. La capa superior que cubre el tubo no necesita compactarse.

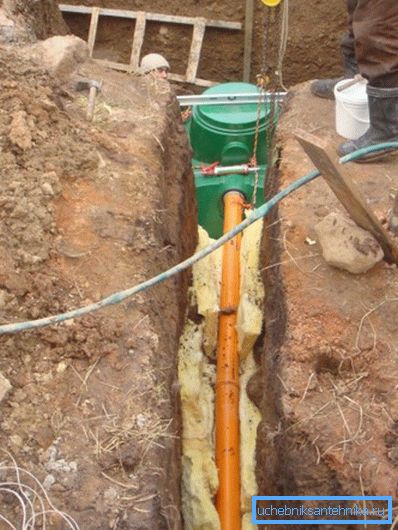

3. Para el aislamiento del sistema, puede utilizar polietileno espumado. Esto evitará la congelación de las aguas residuales en el invierno con una insuficiente profundización de la tubería.

1. Desde arriba, la tubería se cubre con una capa de arena de hasta 15 cm de espesor, luego se coloca un cable eléctrico en una zanja en la corrugación necesaria para alimentar el equipo del tanque séptico o la estación de limpieza biológica, después de lo cual se vierte tierra excavada sobre la arena.

1. Recuerde que con el tiempo, la zanja se encogerá, porque es mejor verter el suelo con una colina.

Construcción de la tubería de descarga.

Un tubo con un diámetro de 160 mm, también colocado en una zanja, se utiliza para eliminar el canal limpio.

La esencia del trabajo es la siguiente:

1. En la parte inferior de un amortiguador de arena apilado previamente zanja excavada. Entonces la arena es embestida.
2. Las tuberías están interconectadas y colocadas sobre la base preparada. Recuerde que también es necesario observar la pendiente que permite que el agua fluya bajo la influencia de la gravedad.
3. El final de la tubería se muestra en una zanja especial.
4. La última etapa es el llenado de tuberías con arena, que luego se cubre con el suelo previamente excavado.

Presta atencion El agua solo puede ser descargada desde una estación de tratamiento biológico. Solo proporciona filtración de líquidos hasta el 95%, lo que evita la contaminación ambiental.

Consejos útiles

En el diseño y la construcción de aguas residuales al aire libre, considere los siguientes matices:

• el número de vueltas de la tubería, así como las uniones de varios elementos y piezas conformadas deben ser mínimas;
• las tomas de las tuberías deben dirigirse hacia el flujo de agua;
• accesorios y enchufes no pueden ser acortados;
• Se recomienda sujetar un cordón horizontal para controlar la inclinación de la tubería en la zanja.

Para evitar la formación de hielo en el sistema de alcantarillado, se recomienda calentar las tuberías. Para ello, como ya se ha mencionado, se utiliza espuma. Pero puede usar otros materiales, incluido el calentamiento del cable eléctrico (necesario cuando el sistema de alcantarillado se coloca por encima de la profundidad de congelación del suelo).

Conclusión

Las aguas residuales al aire libre son un elemento muy importante del sistema de drenaje de agua sucia. Las infracciones en su funcionamiento llevan a la inoperabilidad de toda la red y, en ocasiones, eliminar el problema es muy difícil. Por lo tanto, aborda meticulosamente y con cuidado la implementación de todos los tipos de trabajo descritos anteriormente. En más detalle sobre la instalación de sistemas de alcantarillado, es posible aprender del video en este artículo.
