Alcantarillado autónomo - tecnología de dispositivos

Para que una casa privada sea realmente cómoda, es necesario proporcionarla con un inodoro y un baño, pero para esto, por supuesto, es necesario realizar sistemas de alcantarillado internos y externos. La mayoría de las veces, la capacidad de conectar una casa privada a un sistema de alcantarillado centralizado está ausente, en cuyo caso se está construyendo un sistema autónomo en el sitio. En este artículo, veremos los principios básicos de cómo las aguas residuales autocontenidas se hacen a mano.

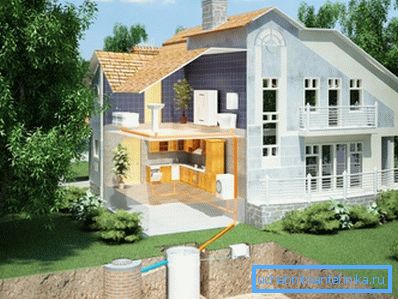

Sistema de alcantarillado autónomo.

Información general

Tan aguas residuales autónomas, ¿qué es? Mucha gente cree que este sistema es un cesspool con una tubería conectada a él. Sin embargo, es difícil llamar alcantarillado a las aguas residuales, ya que es más bien un almacenamiento temporal de aguas residuales.

El verdadero sistema de alcantarillado autónomo es, ante todo, una planta de tratamiento de aguas residuales. Hasta la fecha, existen varios tipos de sistemas de este tipo, pero todos se dividen en dos tipos:

Volátil El sistema contiene sopladores de aire y bombas que consumen electricidad.
No volátil Todos los procesos en tales sistemas ocurren por sí mismos, sin elementos eléctricos.

Hay que decir que los sistemas volátiles son más complejos técnicamente, pero son capaces de procesar más residuos y ocupar menos espacio. Su principal inconveniente es la dependencia de la electricidad, por lo que los sistemas no volátiles son más populares en los hogares privados.

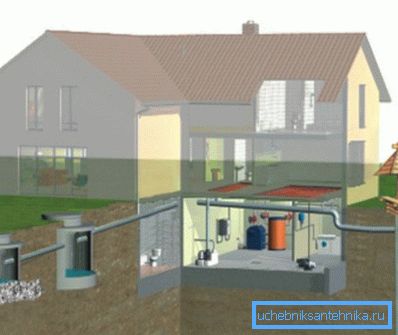

En el esquema, suministro autónomo de agua y alcantarillado.

Dispositivo del sistema

Lo que es alcantarillado autónomo, nos dimos cuenta. Ahora echemos un vistazo más de cerca a su dispositivo.

Así, el sistema consta de los siguientes elementos básicos:

  • Redes internas;
  • Redes al aire libre;
  • Sistemas de limpieza y drenaje de desagües.

Planta de tratamiento

El sistema de alcantarillado se basa en el sistema de tratamiento de aguas residuales: un tanque séptico.

El tanque séptico de tres cámaras hace frente a la tarea de manera más cualitativa; en este caso, el principio de funcionamiento del sistema de alcantarillado autónomo es el siguiente:

  • En la primera camara Hay una limpieza de desagües de inclusiones pesadas y su pudrición.
  • En la segunda camara Se realiza tratamiento biológico de aguas residuales.
  • En la tercera camara El agua purificada pasa por el sistema de drenaje.

Debo decir que en los últimos años, muchas compañías ofrecen fosas sépticas confeccionadas. Sin embargo, sus volúmenes son insignificantes, por lo que tales construcciones son más adecuadas para casas de campo y no para la residencia permanente de la familia.

Diagrama del sistema interno

Redes externas e internas.

El sistema autónomo se diferencia del centralizado solo por la presencia de una planta de tratamiento de aguas residuales en el sitio. Para el resto, las redes internas y la canalización externa se llevan a cabo de acuerdo con el esquema estándar, sobre la base de los cálculos realizados por SNiP.

Sistema de alcantarillado

Esquema de aguas residuales

Para comenzar el dispositivo del alcantarillado independiente sigue con el rendimiento del esquema.

Convencionalmente, tal esquema puede dividirse en dos partes:

  • El plano de la casa, con la ubicación de la tubería de alcantarillado y los dispositivos sanitarios.
  • Plano del sitio con la designación de la tubería y planta de tratamiento de aguas residuales.

Sugerencia La planificación de las aguas residuales es mejor en la etapa de diseño de la casa. Esto le permitirá organizar con éxito las instalaciones en las que se instalará el equipo sanitario.

El sistema de alcantarillado hecho por sí mismo con sus propias manos le permitirá calcular la cantidad requerida de materiales, así como evitar errores durante la instalación del sistema.

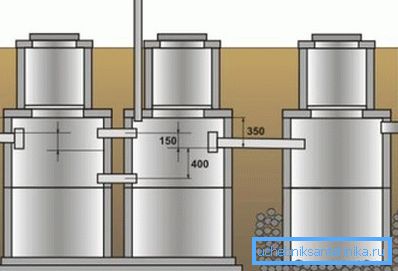

El esquema del dispositivo fosa séptica de tres cámaras.

Fabricación de fosas sépticas

Antes de proceder a la fabricación de un tanque séptico, es necesario calcular su volumen. Para hacer esto, debe calcular el consumo diario de agua, que depende de la cantidad de personas que viven en la casa.

Por ejemplo, si una familia se compone de tres personas, se gastarán 450 litros en promedio por día, ya que se gastan 150 litros por persona. En dos semanas, el consumo de agua en una familia así será de unos 6500 litros. En este caso, debe hacer un tanque séptico de tres cámaras con un volumen de cámaras de 6500 litros.

En cuanto a los materiales para el tanque séptico, la solución más rentable será Eurocubes: contenedores de plástico de varios líquidos técnicos, en este caso el precio de la construcción será el más bajo. Sin embargo, es posible utilizar para estos fines y anillos de hormigón o pozos llenos de hormigón.

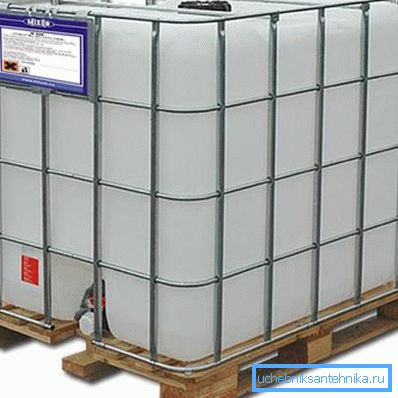

EuroCube

Instrucciones para la fabricación de un tanque séptico de la siguiente manera:

  • En primer lugar, debe elegir un lugar para un tanque séptico de acuerdo con las normas establecidas por SNiP y SES.
  • A continuación, cavar hoyos para tanques, cuyo tamaño debe corresponder a los cálculos realizados. La profundidad de los hoyos debe ser tal que la tubería de entrada esté debajo del suelo y establecida en la pendiente requerida (la pendiente se selecciona según el diámetro de la tubería).
  • Luego, las paredes y el fondo se vierten con concreto, o se colocan anillos de concreto en la base de concreto y se sellan las juntas. En la última cámara, el fondo no está concreto, sino que está lleno de escombros y arena de 25 cm de espesor.
  • A continuación, las cámaras están interconectadas por dinteles de tubería, como se muestra en el diagrama, y ​​también se inicia una tubería de alcantarillado.
  • Al final del trabajo se realiza la superposición (si el tanque séptico es concreto). Para esto, se vierte una losa de concreto, en la cual debe haber agujeros para las escotillas sobre cada cámara.
  • En la parte superior de la superposición, puede colocar un calentador y cubrirlo con tierra en la parte superior. Cuando el tanque séptico comienza a funcionar, deben agregarse las preparaciones apropiadas a las cámaras.
Tubería de PVC para aguas residuales al aire libre

Aguas residuales al aire libre

Después de preparar el tanque séptico, se lleva a cabo la instalación adicional del sistema de alcantarillado independiente.

Al realizar la tubería externa, lo más importante es observar la pendiente correcta:

  • Para tuberías con un diámetro de 150-200 mm, la pendiente debe ser de al menos 0,8 cm por metro.
  • Para tuberías con un diámetro de 200 mm o más, la pendiente debe ser de al menos 0.7 cm por metro.

Presta atencion La pendiente de las tuberías no debe exceder los 15 cm por metro, de lo contrario, pronto comenzará a aparecer sedimento dentro de la tubería, lo que reducirá la capacidad de la tubería.

La tubería debe estar ubicada debajo del nivel de congelación del suelo, por lo que debe ingresar a la casa a través de un agujero en la cimentación. Por supuesto, es posible disponer tuberías y más, pero en este caso deben estar aisladas.

En la foto - instalación del elevador.

Sistema interno

Como se mencionó anteriormente, la instalación de aguas residuales autónomas dentro de la casa se lleva a cabo de la manera habitual. Si la casa tiene varios pisos, todos los accesorios de plomería están conectados a la tubería vertical. Para edificios de una sola planta se utiliza un colector.

El diámetro óptimo del tubo ascendente es de 110 mm. El mismo tubo se utiliza para conectar el inodoro. El resto de los dispositivos de plomería se pueden conectar a la tubería ascendente mediante tuberías con un diámetro de 50 mm. Aquí, tal vez, todos los puntos principales de la producción de aguas residuales autónomas.

Conclusión

Las aguas residuales autónomas son un elemento integral de cualquier hogar moderno y cómodo ubicado en un área donde no hay un sistema de alcantarillado centralizado. Su dispositivo tiene una serie de matices, sin embargo, al haberse familiarizado con ellos, equipar una vivienda con una bendición de la civilización es posible para cada artesano del hogar.

Desde el video en este artículo, puede obtener más información sobre este tema.
